              EPSON RX-8010SJ實時時鐘模塊選型

              點擊下載:規格書 pdf(PDF格式;460kb)點擊下載:應用指南 pdf(PDF格式;699kb)



              核心特點:內置晶體諧振器低成本晶振低功耗晶振工業級晶振I2C接口

              愛普生最新內置晶體實時時鐘芯片RX8010SJ,將32.768kHz晶體和時鐘IC組合在一個封裝中,并在出廠時進行時鐘精度調整。廣泛適用于視頻監控,各種網絡通信設備、工業控制系統、醫療設備、辦公設備、測量儀器等,各種有時間保持要求的工業和消費產品中。
              特點:
              1、PKGSOP8小型化封裝,節省元器件數量和PCB 面積,使產品性價比得到大幅度提升。引腳兼容NXP,Maxim/Dallas等多家RTC,用戶可再現有的電路上方便應用測試;
              2、TimeAccuracy:時鐘精度5+/-23PPM,由EPSON工廠出廠時,每片調整,以保證精度要求;
              3、可靠性及穩定性:*內部集成32.768kHz晶體,并且完成頻率精度的預調整,為項目開發縮短研發周期和調試成本,并可保證時鐘精度滿足設計要求。減輕用戶對電路匹配的負擔和環境對晶體電路的影響;

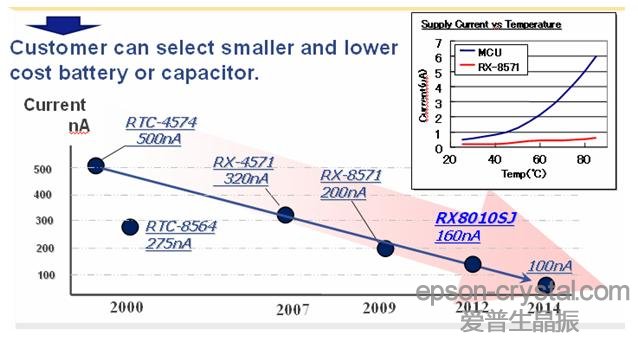

              4、低功耗:時鐘保持功耗僅160nA(約為競爭對手的一半),滿足長期時鐘保持要求并可采用小容量電池或電容;
              5、工業級產品,工作溫度:-40~85攝氏度。
              6、主要應用包括:DVR,NVR,智能表,消費類電子,工業電子設備等。


              RX-8010SJ內置32.768kHz 晶體單元(頻率精度預調整)

              ・接口類型 :I2C-Bus接口(Max:400kHz)

              ・工作電壓范圍 :1.6V ~ 5.5V

              ・寬計時器電壓范圍 :1.1V ~ 5.5V

              ・低待機電流 :160nA / 3.0V (Typ.)

              ・頻率輸出功能  :C-MOS 輸出 / 開漏輸出(32.768 kHz, 1024 Hz, 或 1 Hz.)

              ・時鐘精度 : 5 ±23ppm  @  Ta=+25°C   VDD=3.0V

              ・內置用戶RAM  :128 bit (8 bit x 16, SRAM)

              ・包括時刻、日歷、警報器、定時器電能等。
              ・功耗:160nA

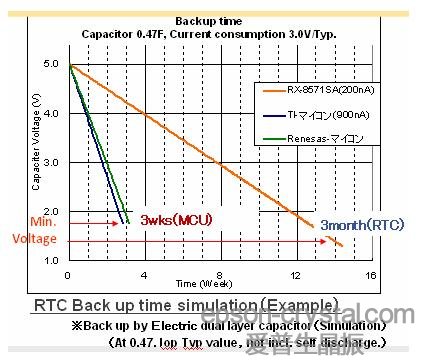

              0.47F電容作為后備電源供電的情況下,MCU內置RTC可支持工作3周,而RX-8010SJ可以支持工作3個月時間,具有更持久的斷電續航能力。

              愛普生為RX-8010SJ實時時鐘模塊準備了Linux 驅動.下載地址:http://www.epson-crystal.com/FAQ/9.html

              *依據來自LMI(Linux Mark Institute)的授權使用Linux®的注冊商標

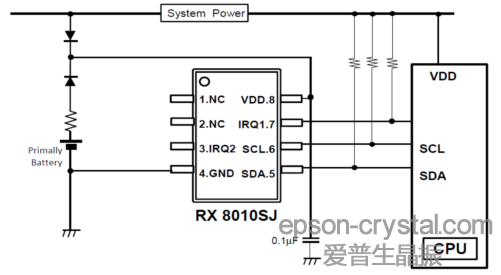

              典型硬件設計:

              RX-8010SJ<a href='http://www.chutiansf.com/RTC/' target='_blank'><u>實時<a href='http://www.chutiansf.com/RTC/' target='_blank'><u>時鐘模塊</u></a></u></a>典型硬件設計 RX-8010SJ<a href='http://www.chutiansf.com/RTC/' target='_blank'><u>實時<a href='http://www.chutiansf.com/RTC/' target='_blank'><u>時鐘模塊</u></a></u></a>
