              晶體晶振在設計振蕩回路時注意事項

              1. 驅動能力
              驅動能力說明振蕩晶體單元所需電功率,其計算公式如下:
                驅動能力 (P) = i2・Re

              其中i表示經過晶體單元的電流,
              Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2

              晶體單元的等效電路 振蕩電路
              晶體單元的等效電 振蕩電路

              2. 振蕩補償
              除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩。為避免該情況發生,請在電路設計時提供足夠的負極電阻。

              晶體單元和振蕩器 負極電阻檢查
              晶體單元和振蕩器 負極電阻檢查
              1. 將電阻(r)跟晶體單元按串聯方式連接到電路。
              2. 調整(r),使得 振蕩發生(或停止)。
              3. 當振蕩剛啟動(或停止)時,如(2)所述,測量(r)。
              4. 推薦的(r)
                (r) > CI ×(5至 10)

              3. 負載電容
              如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS
              其中CS表示電路的雜散電容。

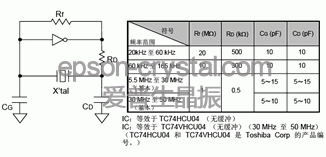

              頻率和負載電容特征圖器 振蕩回路參數設置參考
              頻率和負載電容特征圖 振蕩回路參數設置參考
