              愛普生差分晶振的分類與選型

              差分晶振是一種差分多輸出有源晶體振蕩器,輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統。具有2個或四個輸出引腳,常見的是六腳貼片晶振,也有10腳的差分晶振(saw型)。

              差分晶振的特點
              1、輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統,從而使得差分晶振的抗干擾能力更強,更穩定。最合適千兆以太網,光纖通道,SAS,PCI Express服務器,網絡,存儲,路由器/交換機,光傳輸設備。
              2、輸出較高的頻率:較于普通有源晶振而言,差分貼片晶振的頻率相對都比較高,愛普生差分晶振頻率范圍一般從73.5MHz起可以做到700MHz。
              3、可選電源電壓一般在2.5V-3.3V之間。
              4、相對于常用的SPXO,差分晶振的價格更貴些。愛普生晶振代理商南山電子授權在1688運營的愛普生電子元器件旗艦店目前常用的兩款SG7050VAN和SG5032VAN樣品零售價格均為15元。這已經是交由會


              差分晶振的常用封裝尺寸與引腳

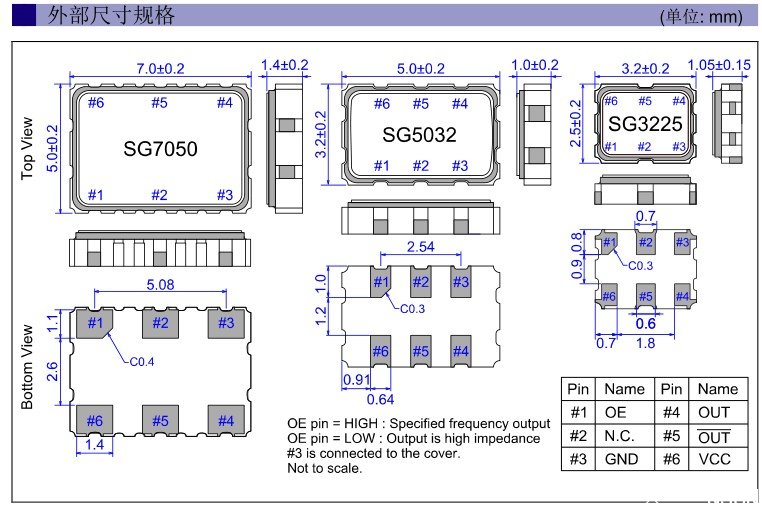

              目前愛普生差分晶振主要是3225、5032和7050三個規格。差分<a href='http://www.chutiansf.com' target='_blank'><u>晶振</u></a>封裝與引腳示意圖

              差分晶振的輸出波形有哪幾種?
              主要有LVDS輸出、LV-PECL、HCSL三種。其中LVDS最為常用。

              愛普生差分晶振主要型號:
              SG7050VAN/EAN
              SG5032VAN/EAN
              SG3225VAN/EAN
              SG7050EEN、SG3225HBN、SG7050EBN
              查看愛普生差分晶振全系列型號及對應規格書下載,請點擊:http://www.chutiansf.com/oscillator/multi_output/index.html
